東莞市弘騰自動化智能科技有限公司
電子雷管專用鉚接端子
1796HT-MJDZ數碼電子雷管專用鉚接端子是我公司研發團隊制造出來的一款專門應用于民爆行業電子雷管芯片的電子產品，該產品采用編帶包裝，能夠進行SMT直接貼片，用于電子雷管腳線和芯片之間快速連接，外觀采用模塊化設計簡單實用，采用該款端子的芯片可以直接...
查看全文

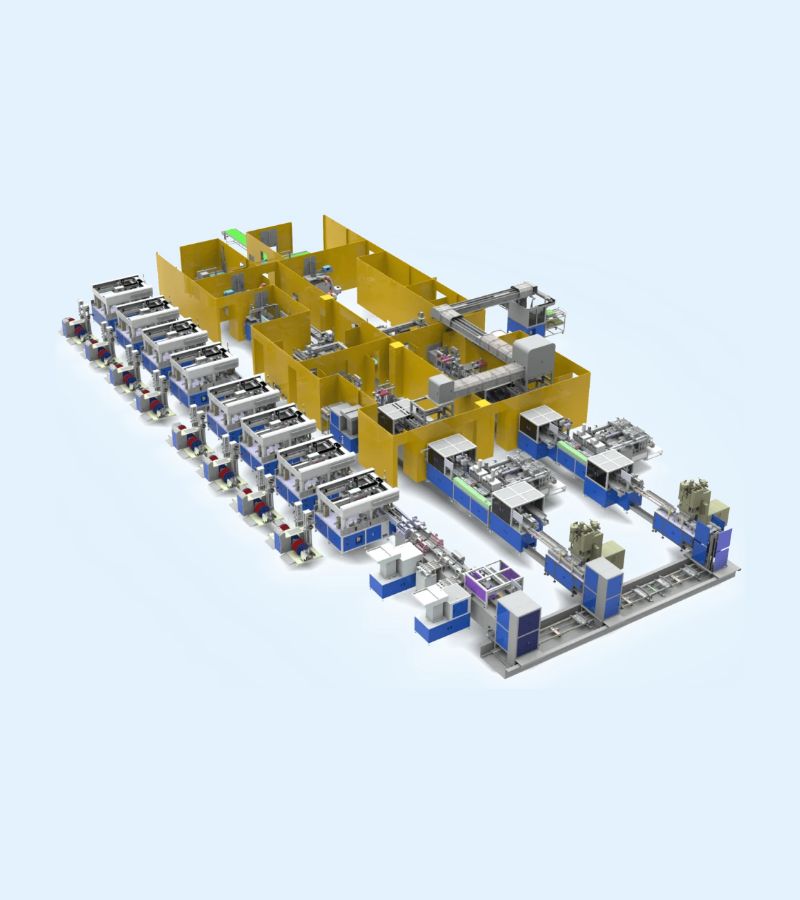

HT6000-II型年產2000萬發電子雷管自動生產線
每小時可生產6000發，高效穩定，安全智能化，危險工序隔爆間內完成- 制造商弘騰自動化
- 售價請咨詢客服獲取售價
- 設備型號HT6000-II型
- 設備名稱電子雷管智能生產線
- 工作速度6000pcs/h (5m)
- 產地廣東東莞
- 設備尺寸32m（長）×15m（寬）×3m(高)
- 適應產品規格腳線長度:2m-15m；基礎雷管外徑:φ6.8～7.5mm；基礎雷管長度:75～90mm
- 定員要求3人輔助加料、1人前段巡視、1人后段巡視、1人品檢
產品簡介
產品參數
產品說明書
HT6000-Ⅱ型電子雷管工藝技術及智能化生產線
產能說明
1.放線機，繞線機為8臺即16組。每組每小時產能450發，合計7200發每小時。
2.線頭處理設備主要由縷線機構，切斷機構，剝皮機構，分線機構，扭線機構，裝下蓋機構，繞線扎帶檢測，扭線檢測，裝下蓋檢測，不良品自動排除功能，設計產能7200發每小時。
3.在線注塑設備及后段全部為雙線并行工藝，注塑設備單線設計產能為3000發每小時。
4.芯片檢測機構、內芯剝皮切斷機構單線設計產能為3600發每小時。
5.基礎管卡口，三碼綁定，注硅脂，裝上蓋，設計產能為3600發每小時。線夾打碼設計產能為3270發每小時。
6.自動裝袋機由制袋機構，折彎機構，封口機構，貼標機構，抽真空封口機構完成，設計產能為3600發每小時。
7.開箱機由一臺供應雙線，成品裝袋后采用機器人裝箱，設計產能為3600發每小時。
綜上，“HT6000-Ⅱ型電子雷管工藝技術及智能化生產線”具有6000發/小時設計生產能力。
| 序號 | 項目 | 技術指標 |
| 1 | 設備尺寸 | 32m（長）×15m（寬）×3m(高) |
| 2 | 腳線每米長度誤差 | ±10mm |
| 3 | 卡口產品合格率 | ≥99.9% |
| 4 | 定員要求 | 3人輔助加料、1人前段巡視、1人后段巡視、1人品檢 |
| 5 | 生產能力（以5m腳線計） | ≥6000發/小時 |
| 6 | 輸送氣壓大小 | 0.5MPa～0.7Mpa |
| 7 | 設備利用率 | ≥90% |
| 8 | 適應產品規格 | 腳線長度:2m-15m；基礎雷管外徑:φ6.8～7.5mm；基礎雷管長度:75～90mm |
| 9 | 故障報警、安全聯鎖 | 具備 |
| 10 | 質量控制點檢測（焊點、卡口、下蓋裝線） | 具備 |
設備現場圖片
設備已申請技術專利清單（部分）
| 序號 | 專利類型 | 專利名稱 | 提交日期 | 申請?zhí)?/td> |
| 1 | 實用新型 | 一種電子雷管檢測打標裝置 | 2020.3.24 | 2020203776227 |
| 2 | 實用新型 | 一種電子雷管腳線串聯式上料龍門機械手 | 2020.11.25 | 202022758923.7 |
| 3 | 實用新型 | 一種前推式電子雷管線材剝皮機構 | 2020.11.25 | 202022767358.0 |
| 4 | 實用新型 | 一種電子雷管線材剝皮機構 | 2020.11.25 | 202022771752.1 |
| 5 | 實用新型 | 一種電子雷管生產線的載具鏈條傳送裝置 | 2020.11.25 | 202022767417.4 |
| 6 | 實用新型 | 一種電子雷管生產線的載具換向機構 | 2020.11.25 | 202022782991.7 |
| 7 | 實用新型 | 一種電子雷管生產線的多載具同步移位機構 | 2020.11.25 | 202022758890.6 |
| 8 | 實用新型 | 電子雷管生產線的單個載具及鏈條傳送機構 | 2020.11.25 | 202022764589.6 |
| 9 | 發明專利 | 電子雷管生產線的單個載具及鏈條傳送機構 | 2020.11.25 | 202011342124.X |
| 10 | 實用新型 | 電子雷管生產線的載具上升下降機構 | 2020.11.24 | 202022745501.6 |
| 11 | 實用新型 | 電子雷管線材分線機構 | 2020.11.24 | 202022745523.2 |
| 12 | 實用新型 | 一種電子雷管生產線的載具上下循環機構 | 2020.11.24 | 202022745569.4 |
| 13 | 實用新型 | 一種電子雷管線盤的上料機構 | 2020.11.24 | 202022745594.2 |
| 14 | 實用新型 | 一種電子雷管芯片的自動上料、鉚壓機構 | 2020.11.25 | 202023204900.8 |
| 15 | 發明專利 | 一種電子雷管芯片的自動上料、鉚壓機構 | 2020.11.24 | 202011569992.1 |
| 16 | 實用新型 | 一種電子雷管的同步移位、管殼上料縮口機構 | 2020.11.24 | 202023204949.3 |
| 17 | 發明專利 | 一種電子雷管的同步移位、管殼上料縮口機構 | 2020.11.24 | 202011570014.9 |
| 18 | 實用新型 | 電子雷管收線折線機構 | 2020.12.24 | 202022985111.6 |
| 19 | 發明專利 | 一種數碼電子雷管的整形機構 | 2021.5.30 | 202110661038.3 |
| 20 | 發明專利 | 一種數碼電子雷管封裝機構 | 2021.5.30 | 202110661018.6 |
| 21 | 發明專利 | 一種數碼電子雷管全自動包裝機 | 2021.5.30 | 202110662268.1 |
| 22 | 實用新型 | 一種數碼電子雷管全自動包裝機 | 2021.5.30 | 202121324429.8 |
| 23 | 實用新型 | 一種數碼電子雷管自動裝箱機 | 2021.5.30 | 202121326234.7 |
| 24 | 實用新型 | 一種數碼電子雷管的整形機構 | 2021.5.30 | 202121326264.8 |
| 25 | 實用新型 | 一種數碼電子雷管套袋貼標機構 | 2021.5.30 | 202121324430.0 |
| 26 | 實用新型 | 一種數碼電子雷管入袋封口結構 | 2021.5.30 | 202121326243.6 |
| 27 | 實用新型 | 一種防翹電子雷管腳線剝皮機構 | 2021.07.28 | 202121708316.8 |
| 28 | 實用新型 | 一種電子雷管芯線剝皮機構 | 2021.07.28 | 202121708138.9 |
| 29 | 實用新型 | 一種電子雷管腳線柔性分線機構 | 2021.07.28 | 202121708220.1 |
| 30 | 實用新型 | 一種電子雷管檢測打標裝置 | 2020.3.24 | 2020203776227 |
| 31 | 實用新型 | 一種電子雷管腳線串聯式上料龍門機械手 | 2020.11.25 | 202022758923.7 |
| 32 | 實用新型 | 一種前推式電子雷管線材剝皮機構 | 2020.11.25 | 202022767358.0 |
| 33 | 實用新型 | 一種電子雷管線材剝皮機構 | 2020.11.25 | 202022771752.1 |
| 34 | 實用新型 | 一種電子雷管生產線的載具鏈條傳送裝置 | 2020.11.25 | 202022767417.4 |
| 35 | 實用新型 | 一種電子雷管生產線的載具換向機構 | 2020.11.25 | 202022782991.7 |
| 36 | 實用新型 | 一種電子雷管生產線的多載具同步移位機構 | 2020.11.25 | 202022758890.6 |
| 37 | 實用新型 | 電子雷管生產線的單個載具及鏈條傳送機構 | 2020.11.25 | 202022764589.6 |
| 38 | 發明專利 | 電子雷管生產線的單個載具及鏈條傳送機構 | 2020.11.25 | 202011342124.X |
| 39 | 實用新型 | 電子雷管生產線的載具上升下降機構 | 2020.11.24 | 202022745501.6 |
| 40 | 實用新型 | 電子雷管線材分線機構 | 2020.11.24 | 202022745523.2 |
| 41 | 實用新型 | 一種電子雷管生產線的載具上下循環機構 | 2020.11.24 | 202022745569.4 |
| 42 | 實用新型 | 一種電子雷管線盤的上料機構 | 2020.11.24 | 202022745594.2 |
| 43 | 實用新型 | 一種電子雷管芯片的自動上料、鉚壓機構 | 2020.11.25 | 202023204900.8 |
| 44 | 發明專利 | 一種電子雷管芯片的自動上料、鉚壓機構 | 2020.11.24 | 202011569992.1 |
| 45 | 實用新型 | 一種電子雷管的同步移位、管殼上料縮口機構 | 2020.11.24 | 202023204949.3 |
| 46 | 發明專利 | 一種電子雷管的同步移位、管殼上料縮口機構 | 2020.11.24 | 202011570014.9 |
| 47 | 實用新型 | 電子雷管收線折線機構 | 2020.12.24 | 202022985111.6 |
| 48 | 發明專利 | 一種數碼電子雷管的整形機構 | 2021.5.30 | 202110661038.3 |
| 49 | 發明專利 | 一種數碼電子雷管封裝機構 | 2021.5.30 | 202110661018.6 |
| 50 | 發明專利 | 一種數碼電子雷管全自動包裝機 | 2021.5.30 | 202110662268.1 |
| 51 | 實用新型 | 一種數碼電子雷管全自動包裝機 | 2021.5.30 | 202121324429.8 |
| 52 | 實用新型 | 一種數碼電子雷管自動裝箱機 | 2021.5.30 | 202121326234.7 |
| 53 | 實用新型 | 一種數碼電子雷管的整形機構 | 2021.5.30 | 202121326264.8 |
| 54 | 實用新型 | 一種數碼電子雷管套袋貼標機構 | 2021.5.30 | 202121324430.0 |
| 55 | 實用新型 | 一種數碼電子雷管入袋封口結構 | 2021.5.30 | 202121326243.6 |
| 56 | 實用新型 | 一種防翹電子雷管腳線剝皮機構 | 2021.07.28 | 202121708316.8 |
| 57 | 實用新型 | 一種電子雷管芯線剝皮機構 | 2021.07.28 | 202121708138.9 |
| 58 | 實用新型 | 一種電子雷管腳線柔性分線機構 | 2021.07.28 | 202121708220.1 |
